Winkelstellfuß 8-12 240x100, weißaluminium ähnlich RAL 9006
Art. Nr.: 0.0.610.89
| Eigenschaften von Winkelstellfuß 8-12 240x100, weißaluminium ähnlich RAL 9006 | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Material | = | GD-Al | |
| Eigenschaft | = | weißaluminium ähnlich RAL 9006 | |
| Gewicht [g] | m | = | 750.0 g |
Zurück

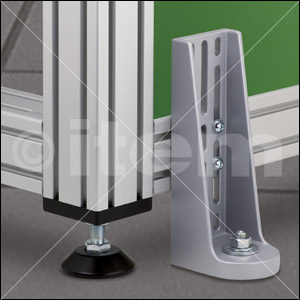

Der stabile Winkelstellfuß aus Aluminium-Druckguss ist zugleich Befestigung einer Rahmenkonstruktion am Boden.
Durch seine optimierte Form wird eine Biegebelastung sicher abgestützt.
Zur nachträglichen Befestigung einer bereits ausgerichteten Maschine wird der Winkelstellfuß 8-12 240x100 über Langlöcher an den senkrechten oder waagerechten Profilnuten an beliebiger Stelle verschraubt.
Die Langlochbefestigung zur Profilseitenfläche ist auf die Rastermaße der Baureihen 8, 10 und 12 ausgelegt.
Zur Erhöhung der Tragsicherheit kann die Anzahl der Befestigungsschrauben vergrößert werden. Der Winkelstellfuß 8-12 240x100 dient auf diese Weise auch zur stabilen Verschiebe- und Erschütterungssicherung von Maschinenrahmen.
Für Profile der Baureihe 8 beträgt bei Nutzung der unteren Nut zur Befestigung am Winkelstellfuß der Abstand zum Boden a = 9,5 mm, für Profile 10 gilt a = 4,5 mm. Profile der Baureihe 12 können bündig zum Boden mit dem Winkelstellfuß verschraubt werden.
Mmax. = 150 Nm
Fmax. = 4.000 N
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Bodenbefestigungssatz Reaktionsanker M16x250, verzinkt | 0.0.486.08 | 1 Stück |
