Scharnierlappen 8 40x40
Art. Nr.: 0.0.483.60
| Eigenschaften von Scharnierlappen 8 40x40 | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Gewicht [g] | m | = | 68 g |
1 Scharnierlappen, Al, eloxiert, natur
1 Raste, Al, eloxiert, natur
1 Halbrundschraube ISO 7380-M8x18, St, verzinkt
1 Scheibe DIN 433-8,4, St, verzinkt
1 Nutenstein V 8 St M8, St, verzinkt
Abdeckkappen, PA-GF, grau
1 Raste, Al, eloxiert, natur
1 Halbrundschraube ISO 7380-M8x18, St, verzinkt
1 Scheibe DIN 433-8,4, St, verzinkt
1 Nutenstein V 8 St M8, St, verzinkt
Abdeckkappen, PA-GF, grau
Zurück

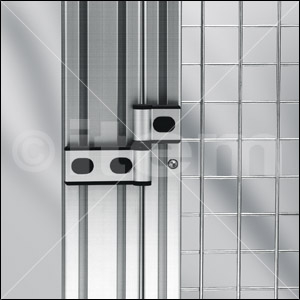

Modulares Baukasten-System für Aluminium-Scharniere mit hoher Belastbarkeit, geeignet für schwere Türen, Klappen und schwenkbare Vorrichtungen.
Scharnierlappen verschiedener Höhe und Breite ermöglichen nahezu beliebig lange und tragfähige Scharniere, die von jedem Anwender je nach Einsatzfall optimal anpassbar sind. Durch geeignete Kombination der Sätze sind Scharniere bis 270°-Öffnungswinkel zu realisieren.
Scharnierlappen verschiedener Höhe und Breite ermöglichen nahezu beliebig lange und tragfähige Scharniere, die von jedem Anwender je nach Einsatzfall optimal anpassbar sind. Durch geeignete Kombination der Sätze sind Scharniere bis 270°-Öffnungswinkel zu realisieren.
Ein Scharnier besteht aus mindestens zwei Scharnierlappen und einem dazu passenden Scharnierbolzen. Scharnierlappen und Bolzen sind in verschiedenen Längen erhältlich. Bei der Auswahl dieser Komponenten ist die Mindesteintauchtiefe der Bolzen in das Auge des Lappens stets zu berücksichtigen.
Definierte Sets enthalten bereits alle notwendigen Bauteile für einen kompletten Scharnierlappen bzw. einen Bolzen.
Die Verschraubung der Scharnierlappen über die Langlöcher und die gestuften Rasten erleichtert das Ausrichten der Türen in der umgebenden Türzarge. Die Rasten bilden zugleich eine Verdrehsicherung in der Nut. So wird ein Verkippen der Scharniere unter Belastung verhindert.
Die Montage kann auch stirnseitig am Profil erfolgen. Die Langlöcher werden nach Abschluss der Montage ebenso wie die Bohrungen der Scharnieraugen mit den beiliegenden Abdeckkappen verschlossen.
Die Montage kann auch stirnseitig am Profil erfolgen. Die Langlöcher werden nach Abschluss der Montage ebenso wie die Bohrungen der Scharnieraugen mit den beiliegenden Abdeckkappen verschlossen.
Das benötigte Scharnier wird aus den Sets einfach zusammengestellt:
a = Scharnierlappen 8 40x40
b = Scharnierbolzen D8x51
Das benötigte Scharnier wird aus den Sets einfach zusammengestellt:
a = Scharnierlappen 8 40x40
b = Scharnierbolzen D8x51
c = Scharnierbolzen D8x76
d = Scharnierlappen 8 80x40
e = Scharnierlappen 8 80x80
f = Scharnierbolzen D8x116
Beispiel für ein 270°-öffnendes Scharnier.
Die Kombination eines Scharnierlappens 8 80x80 mit zwei Scharnierlappen 8 40x40 (unter Verwendung eines Scharnierbolzen
D8x116) ermöglicht den Bau eines Scharniers für eine 270°-Schwenkbewegung. Diese kann vor allem beim Bau von weit öffnenden Türen an
Maschinenverkleidungen erforderlich sein.
Die Angaben gelten für mindestens 2 Scharniere pro Türe, wobei ein Scharnier als tragend angenommen wird.
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Scharnierbolzen D8x51 | 0.0.483.62 | 1 Satz |
| Scharnierbolzen D8x76 | 0.0.483.61 | 1 Satz |
| Scharnierbolzen D8x116 | 0.0.486.16 | 1 Satz |
