Nutgleiter 8
Art. Nr.: 0.0.601.23
| Eigenschaften von Nutgleiter 8 | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Gewicht [g] | m | = | 24 g |
Nutgleiter, POM, schwarz
Passscheibe DIN 988-8x14x1, St, rostfrei
Nutenstein V 8 St M8, verzinkt
Senkschraube DIN 7991-M8x13, St, verzinkt
Passscheibe DIN 988-8x14x1, St, rostfrei
Nutenstein V 8 St M8, verzinkt
Senkschraube DIN 7991-M8x13, St, verzinkt
Zurück

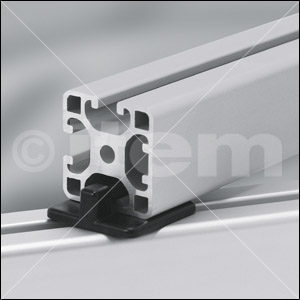

Der Nutgleiter ermöglicht eine Gleitbewegung in der Profilnut bei gleichzeitiger Drehung um den Befestigungspunkt.
Er kann zum Aufbau von einfachen Führungen beliebiger Bauelemente, z. B. für Tastaturauszüge, Tafeln für Arbeitsanweisungen oder einfachen Hub-, Falt- und Schiebetüren an Profilnuten der Baureihe 8 verwendet werden.
Er kann zum Aufbau von einfachen Führungen beliebiger Bauelemente, z. B. für Tastaturauszüge, Tafeln für Arbeitsanweisungen oder einfachen Hub-, Falt- und Schiebetüren an Profilnuten der Baureihe 8 verwendet werden.
Aufbau einer Falttür mit Nutgleitern
a = 10 mm
F = 60 N
F = 60 N
Durch die freie Rotation des Nutgleiters um die Nutgleiternabe werden auch mögliche Fluchtungsfehler ausgeglichen.
Der Nutgleiter 8 kann auch stirnseitig an Profilen 8 40x40 angebracht werden.
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Schlittenanschlag 8 | 0.0.651.37 | 1 Satz |
