Doppelschwenkarm 8 695 schwer
Art. Nr.: 0.0.631.20
| Eigenschaften von Doppelschwenkarm 8 695 schwer | |||
|---|---|---|---|
| Baureihe | = | Arbeitsplatzsystem Baureihe 8 |
|
| Material | = | Al, eloxiert | |
| Gewicht [kg] | m | = | 3.7 kg |
Profile 8 40x40 3N leicht
Anschlussgelenk
2 Standardgelenke
Gelenk schwer
Anschlussabdeckung, PA, grau
3 Anschlussplatten, Al, natur
Halbrundschraube M8x22, St, verzinkt
Anwendungs- und Montagehinweise
Anschlussgelenk
2 Standardgelenke
Gelenk schwer
Anschlussabdeckung, PA, grau
3 Anschlussplatten, Al, natur
Halbrundschraube M8x22, St, verzinkt
Anwendungs- und Montagehinweise
Zurück
Doppelschwenkarm 8 695, schwer – auch große Lasten sicher bewegen!

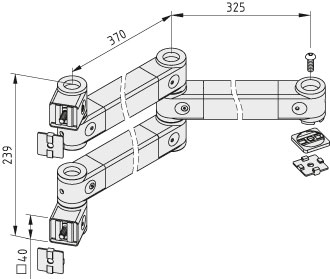

Der schwere Doppelschwenkarm ist über zwei Gelenke mit einem einfachen Schwenkarm verbunden. Die beiden Standardgelenke sind zum Anschluss an alle Profile der Baureihe 8 geeignet. Der Doppelschwenkarm schwer sollte nur an vertikal verlaufende Profilnuten montiert werden.
Die Reichweite des Schwenkarmes liegt bei ca. 695 mm. Er kann eine maximale Last (vertikal) von 140 N aufnehmen.
Das Anschlussgelenk kann um 360° geschwenkt werden. Dadurch wird die beidseitige Nutzung eines Schwenkrahmens ermöglicht.
Der schwere Doppelschwenkarm ist über zwei Gelenke mit einem einfachen Schwenkarm verbunden. Die beiden Standardgelenke sind zum Anschluss an alle Profile der Baureihe 8 geeignet. Der Doppelschwenkarm schwer sollte nur an vertikal verlaufende Profilnuten montiert werden.
Die Reichweite des Schwenkarmes liegt bei ca. 695 mm. Er kann eine maximale Last (vertikal) von 140 N aufnehmen.
Das Anschlussgelenk kann um 360° geschwenkt werden. Dadurch wird die beidseitige Nutzung eines Schwenkrahmens ermöglicht.
Der Anschluss kann an eine horizontal oder vertikal verlaufende Profil-Nut erfolgen. Die stirnseitige Anbindung an die Profile ist ebenfalls möglich.
Alle Gelenke erlauben eine Rotation um 360° und sind im Reibmoment einstellbar.
Alle Gelenke erlauben eine Rotation um 360° und sind im Reibmoment einstellbar.
