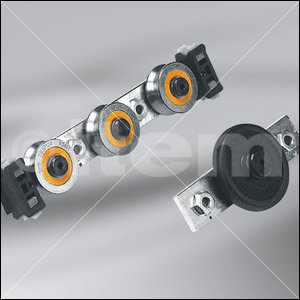

C-Schiene, Lagersatz 8 D14 3R
Art. Nr.: 0.0.462.34
| Eigenschaften von C-Schiene, Lagersatz 8 D14 3R | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Kraft max. | Fmax. | = | 1500 N |
| Gewicht [g] | m | = | 576 g |
1 C-Schiene, Schlittenblech komplett, St, verzinkt
2 Laufrollen D14, zentrisch
1 Laufrolle D14, exzentrisch
2 C-Schiene, Abstreif- und Schmiersysteme 8 D14
2 Senkschrauben DIN 7991-M8x16, St, verzinkt
2 Laufrollen D14, zentrisch
1 Laufrolle D14, exzentrisch
2 C-Schiene, Abstreif- und Schmiersysteme 8 D14
2 Senkschrauben DIN 7991-M8x16, St, verzinkt
Zurück
Vormontierte Lagersätze, mit denen unter Verwendung der Schlittenprofile durchgehende Führungsprofile entstehen.
Die Schlittenprofile sind zum Einbau der Lagersätze entsprechend zu bearbeiten.
Die Schlittenprofile sind zum Einbau der Lagersätze entsprechend zu bearbeiten.
Die C-Schienensysteme für die Profilbaureihen 5, 6 und 8 sind jeweils in 3 Varianten verfügbar:
Die Varianten 1R und 3R mit Führungswellen und Stahl-Laufrollen dürfen nicht ungeschmiert betrieben werden.
Die Abstreif- und Schmiersysteme sind werkseitig mit Öl befüllt. Empfohlen wird eine Nachölung mit Maschinenöl im halbjährlichen Intervall.
Zur Sicherstellung einer ausreichenden Schmierung sind Mindesthublängen der Lagereinheiten einzuhalten:
F1 = 1500 N
F2 = 750 N
F2 = 750 N
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Laufrolle D14, rostfrei | 0.0.488.20 | 1 Stück |
| Werkzeug | Artikel-Nr.: | Menge |
|---|---|---|
| Stirnlochschlüssel 8 D14, schwarz | 0.0.294.41 | 1 Stück |
