Klemmprofil-Kreuzverbinder 6 30x30, weißaluminium ähnlich RAL 9006
Art. Nr.: 0.0.459.09
| Eigenschaften von Klemmprofil-Kreuzverbinder 6 30x30, weißaluminium ähnlich RAL 9006 | |||
|---|---|---|---|
| Baureihe | = | Baureihe 6 | |
| Material | = | St | |
| Eigenschaft | = | weißaluminium ähnlich RAL 9006 | |
| Gewicht [g] | m | = | 74 g |
a = 12 -1 mm
Zurück
Der Klemmprofil-Kreuzverbinder ist geeignet zur Verbindung von Klemmprofilen / Klemmprofilen E der Baureihen 6 bzw. 8.

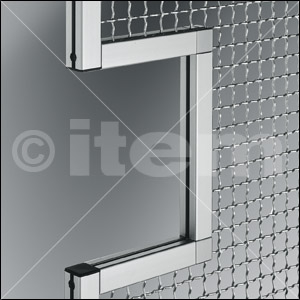

Er ermöglicht den Aufbau von gerahmten Flächenelementen für Schutz- und Trennwände, die Innenecken, Einschnitte oder vollständige Durchbrüche enthalten.
Zusätzlich kann die Befestigung von bis zu 4 Klemmprofilen an einem Kreuzungspunkt realisiert werden.
Er ermöglicht den Aufbau von gerahmten Flächenelementen für Schutz- und Trennwände, die Innenecken, Einschnitte oder vollständige Durchbrüche enthalten.
Zusätzlich kann die Befestigung von bis zu 4 Klemmprofilen an einem Kreuzungspunkt realisiert werden.
Der Klemmprofil-Kreuzverbinder ist geeignet zur Verbindung von Klemmprofilen / Klemmprofilen E der Baureihen 6 bzw. 8.
Er ermöglicht den Aufbau von gerahmten Flächenelementen für Schutz- und Trennwände, die Innenecken, Einschnitte oder vollständige Durchbrüche enthalten.
Zusätzlich kann die Befestigung von bis zu 4 Klemmprofilen an einem Kreuzungspunkt realisiert werden.
Er ermöglicht den Aufbau von gerahmten Flächenelementen für Schutz- und Trennwände, die Innenecken, Einschnitte oder vollständige Durchbrüche enthalten.
Zusätzlich kann die Befestigung von bis zu 4 Klemmprofilen an einem Kreuzungspunkt realisiert werden.
Montagehinweis:
Zur Befestigung der Klemmprofil-Kreuzverbinder an die Klemmprofile werden folgende Schrauben benötigt:
- Klemmprofile 6 30x30: Schraube ISO 7380 M6x14
- Klemmprofile 8 40x40: Schraube ISO 7380 M8x20
Zur Befestigung der Klemmprofil-Kreuzverbinder an die Klemmprofile werden folgende Schrauben benötigt:
- Klemmprofile 6 30x30: Schraube ISO 7380 M6x14
- Klemmprofile 8 40x40: Schraube ISO 7380 M8x20
Innenecke mit einem Klemmprofil-Kreuzverbinder und zwei Klemmprofil-Verbindern.
Einschnitt mit zwei Klemmprofil-Kreuzverbindern und zwei Klemmprofil-Verbindern.
Vollständiger Durchbruch mit vier Klemmprofil-Kreuzverbindern.
Bei der Zuschnittplanung des Flächenelementes muss unabhängig von der Angabe der Eintauchtiefe bei den Klemmprofilen die hier angegebene Eintauchtiefe (a)
berücksichtigt werden.
