19650Klemmprofil 8 40x40, natur

Art. Nr.: 0.0.196.50
CAD Daten Vergleichen Warenkorb

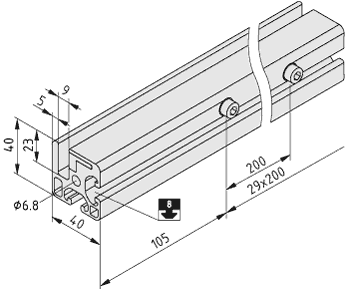

Klemmprofil 8 40x40, natur
Klemmprofil 8 40x40, natur
Eigenschaften von Klemmprofil 8 40x40, natur
Baureihe   = Baureihe 8
Material   = Al, eloxiert
Eigenschaft   = natur
Höhe h = 40 mm
Breite b = 40 mm
Fläche A = 7.49 cm2
Flächenträgheitsmoment um x-Achse Ix = 9.58 cm4
Flächenträgheitsmoment um y-Achse Iy = 11.96 cm4
Flächenträgheitsmoment Torsion It = 1.54 cm4
Widerstandsmoment um x-Achse Wx = 4.55 cm3
Widerstandsmoment um y-Achse Wy = 5.93 cm3
Gewicht spez. Länge [kg/m] m = 2.30 kg/m
Zylinderschrauben DIN 912-M6x16, St, verzinkt

Zurück

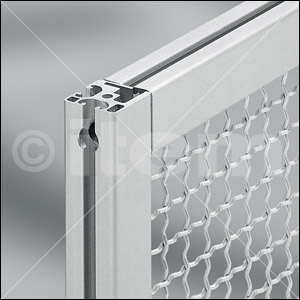

Die Klemmprofile sind besonders für den Bau und zur Unterteilung von großflächigen Schutzeinrichtungen, Schiebe- und Schwenktüren geeignet.
Wellengitter, Verkleidungsbleche, Scheiben und Kunststoff-Flächenelemente können eingespannt werden.
Die feste Einspannung der Flächenelemente unterstützt die besondere Festigkeit des Rahmenelementes.
Die Verbindung der Klemmprofile kann auf verschiedene Art erfolgen:
> direkte Verschraubung der Profile
> Verwendung der Klemmprofil-Verbinder
Klemmprofil:
Eine vorgespannte Klemmleiste drückt auf das Flächenelement und hält es sicher und klapperfrei in der Klemmnut dieser Profile. Die beste Rückhaltewirkung wird mit geschlossenen Flächen und eigenstabilen Stahlgittern erzielt.
Produktbezeichnung Artikel-Nr.: Menge
Klemmprofil-Kreuzverbinder 8 40x40, weißaluminium ähnlich RAL 9006 0.0.457.92 1 Stück
Abdeckkappe 8 40x40, schwarz 0.0.026.01 1 Stück
Dienstleistung Artikel-Nr.: Menge
Sägebearbeitung für kleine Querschnitte 0.0.026.30 1 Stück
Anschlussbearbeitung Stufenbohrung D15x17 0.0.196.67 1 Stück
Werkzeug Artikel-Nr.: Menge
Bohrlehre 8, Klemmprofil 8 40x40 0.0.265.22 1 Stück
Stufenbohrer, Klemmprofil 8 40x40 0.0.265.21 1 Stück
