19641Trägerprofil 80, natur

Art. Nr.: 0.0.196.41
CAD Daten Vergleichen Warenkorb
Trägerprofil 80, natur
Trägerprofil 80, natur
Eigenschaften von Trägerprofil 80, natur
Material   = Al, eloxiert
Eigenschaft   = natur
Breite b = 80 mm
Fläche A = 2.73 cm2
Gewicht spez. Länge [kg/m] m = 0.74 kg/m

Zurück
Hubtür-Gegengewicht-Führungssatz
Führt das Gegengewicht und befestigt es an der Kette. Die Kunststoff-Gleitelemente sind formschlüssig in ein Kanal-Trägerprofil eingesetzt, das an der Rückseite des Hubtür-Führungsprofils befestigt wird.

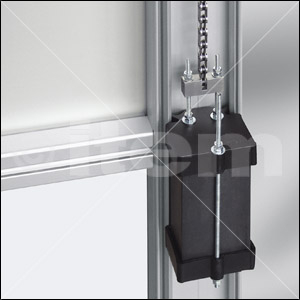

Hubtür-Gegengewicht
Der Gewichtsausgleich für die Hubtür. Es sollten immer zwei Gegengewichte verwendet werden, die dem Gewicht der Tür entsprechen. Die Länge l eines solchen Gegengewichts kann überschlägig ermittelt werden:l [mm] = m x 26 [mm/kg] - 11 [mm]
Masse m [kg] : Gewicht der Hubtür
Trägerprofil 80
Wird auf der Rückseite des Hubtür-Führungsprofils verschraubt. Das Gegengewicht wird darin geführt und ein Kanalprofil 80x80 SE darauf zur Abdeckung des Gegengewichts verrastet.
Kette ½″
Zur Verbindung von Hubtür und Gegengewicht. Eine Hubtür muss an zwei Ketten aufgehängt sein, die über Kettenumlenkungen geführt werden.
Die Verrasterung von Wand- und Deckelprofilen kann bei Bedarf mittels Blechschraube St 4,2x9,5 verriegelt werden.
Die Trägerprofile müssen dazu mit einer Bohrung ⌀ 3,5 mm in der Anrissrille versehen werden.
Durch die Verschraubung entsteht eine elekrisch leitfähige Verbindung der Kanalelemente.
Hubtürsystem mit umlaufender Kette
Die Spezialausführung für präzise Bewegung von Hubtür und Gegengewicht.
Der Motor kann die Hubtür an jeder Kettenumlenkung antreiben.
Bei Motoren mit Bremse kann auch auf ein Gegengewicht verzichtet werden.
Dienstleistung Artikel-Nr.: Menge
Sägebearbeitung für kleine Querschnitte 0.0.026.30 1 Stück
