Sockelelement X D25

Artikel-Nr.: 0.0.601.65
Griffsockel, PA-GF, grau
Abdeckkappe Griffsockel, PA-GF, grau
Abdeckkappe D25, PA-GF, grau
Halbrundschraube ISO 7380-M6x16, St, verzinkt
Eigenschaften
Baureihe   = Baureihe 8
Baureihe X
Liefereinheit   = 1 Satz
Gewicht [g] m = 44 g
Zubehör für Sockelelement X D25
Produktbezeichnung Artikel-Nr.: Menge
Profil D25, natur Profil D25, natur 0.0.601.63 Zuschnitt max. 3000 mm
Bild Beschreibung Dateien
Gestell mit Schutzabdeckung - Art. Nr. EX-01021Die abgewinkelte Abdeckung sieht elegant aus und erleichtert den Blick auf die Werkstücke.

weiterlesen
PDF

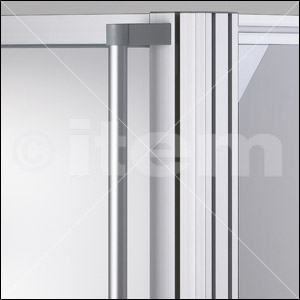

Das Griffsystem X D25 besteht aus Sockelelementen X D25 und dem zylindrischen Profil D25. Aus diesen Komponenten können beliebig lange Griffe entstehen, wobei der Abstand zwischen zwei Sockelelementen nicht größer als 1000 mm betragen sollte.
In das Sockelelement X D25 werden Profilabschnitte D25 einseitig oder von beiden Seiten her eingesteckt. Eine nicht benötigte Öffnung wird mit der beiliegenden Abdeckkappe verschlossen.
Das Profil D25 wird mit Gewinden M6x20 in der Kernbohrung versehen und anschließend lagerichtig in die Sockelelemente eingepresst. Alle Verschraubungen M6 des Sockelelementes X D25 sollten mit einem Anzugsmoment M = 4 Nm erfolgen.
Für längere Griffsysteme X D25 sollte ein zusätzliches Sockelelement zur mittleren Abstützung verwendet werden. Das zweite Profil D25 muss vor dem Einsetzen in dieses Sockelelement um die Kernbohrung herum gesenkt werden.
