Endschalter M8, steckbar
Art. Nr.: 0.3.001.24
| Eigenschaften von Endschalter M8, steckbar | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Material | = | St, rostfrei | |
| Gewicht [g] | m | = | 16 g |
induktiver Näherungsschalter, plusschaltend,
geeignet zum Einbau in Gewinde M8x1
Spannung = 10...30 V DC
max. Schaltstrom = 200 mA
Schaltabstand = 1,5 mm
LED-Kontrollanzeige
geeignet zum Einbau in Gewinde M8x1
Spannung = 10...30 V DC
max. Schaltstrom = 200 mA
Schaltabstand = 1,5 mm
LED-Kontrollanzeige
Zurück

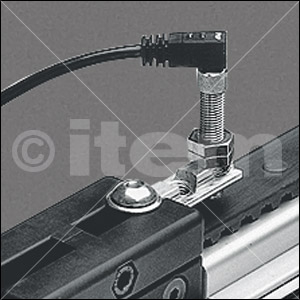

Die Endschalterbefestigung stellt die Positionierung und Befestigung von induktiven Endschaltern M8 an den Zahnriemenumlenkungen sicher.
Mögliche Anordnung von Endschaltern 8 und Endschalternocken 8:
Die Endschalternocken laufen nicht durch die Zahnriemenumlenkungen.
Die Endschalternocken laufen nicht durch die Zahnriemenumlenkungen.
Mögliche Anordnung von Endschaltern 8 und Endschalternocken 8:
Die Endschalternocken laufen durch die Zahnriemenumlenkungen.
Bei Verwendung an der antriebsseitigen Zahnriemenumlenkung besonders zur vereinfachten Kabelverlegung zwischen Antriebseinheit, Endschalter und Motorsteuerungseinheit geeignet.
Die Endschalternocken laufen durch die Zahnriemenumlenkungen.
Bei Verwendung an der antriebsseitigen Zahnriemenumlenkung besonders zur vereinfachten Kabelverlegung zwischen Antriebseinheit, Endschalter und Motorsteuerungseinheit geeignet.
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Endschalternocken, schwarz | 0.0.337.15 | 1 Stück |
| Endschalterbefestigung 8 | 0.0.337.31 | 1 Satz |
| Endschalteranschlussleitung | 0.3.001.25 | 1 Stück |
| Bezeichnung | Datum | Größe | ||
|---|---|---|---|---|
 |
Montage-Anleitung | 22.02.2010 | 395,9 kB | Download |
