Schwenkarm 8 370 leicht
Art. Nr.: 0.0.631.17
| Eigenschaften von Schwenkarm 8 370 leicht | |||
|---|---|---|---|
| Baureihe | = | Arbeitsplatzsystem Baureihe 8 |
|
| Material | = | Al, eloxiert | |
| Gewicht [kg] | m | = | 1.4 kg |
Profil 8 40x40 3N leicht
Anschlussgelenk
Standardgelenk
Anschlussabdeckung, PA, grau
2 Anschlussplatten, Al, natur
Halbrundschraube M8x22, St, verzinkt
Anwendungs- und Montagehinweise
Anschlussgelenk
Standardgelenk
Anschlussabdeckung, PA, grau
2 Anschlussplatten, Al, natur
Halbrundschraube M8x22, St, verzinkt
Anwendungs- und Montagehinweise
Zurück

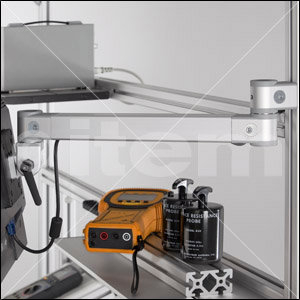

Unser Leichtgewicht für die Ergonomie – der item Schwenkarm 8 370.
Der stabile Schwenkarm lässt sich einfach am Aufsatz der neuen item Arbeitstische montieren. An allen Gelenken kann das Bremsmoment individuell eingestellt werden, um die Beweglichkeit des Schwenkarmes an Ihre Bedürfnisse anzupassen. Das Anschlussgelenk zur Befestigung von Profilen der Baureihe 8 ist um 360° drehbar.
Die Reichweite des Schwenkarmes liegt bei ca. 370 mm. Er kann eine maximale Last (vertikal) von 120 N aufnehmen.
Der stabile Schwenkarm lässt sich einfach am Aufsatz der neuen item Arbeitstische montieren. An allen Gelenken kann das Bremsmoment individuell eingestellt werden, um die Beweglichkeit des Schwenkarmes an Ihre Bedürfnisse anzupassen. Das Anschlussgelenk zur Befestigung von Profilen der Baureihe 8 ist um 360° drehbar.
Die Reichweite des Schwenkarmes liegt bei ca. 370 mm. Er kann eine maximale Last (vertikal) von 120 N aufnehmen.
Der Anschluss kann an eine horizontal oder vertikal verlaufende Profil-Nut erfolgen. Die stirnseitige Anbindung an die Profile ist ebenfalls möglich.
Alle Gelenke erlauben eine Rotation um 360° und sind im Reibmoment einstellbar.
Alle Gelenke erlauben eine Rotation um 360° und sind im Reibmoment einstellbar.
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Greifschale 80x40, schwarz | 0.0.432.73 | 1 Stück |
| Greifschale 120x40, schwarz | 0.0.432.74 | 1 Stück |
| Greifschale 160x80, schwarz | 0.0.432.75 | 1 Stück |
| Monitoradapter 8 VESA 75-100 PA | 0.0.615.48 | 1 Satz |
| Rahmenprofil 8 40x20, natur | 0.0.616.95 | Zuschnitt max. 6000 mm |
| Rahmenprofil-Eckverbindungssatz 8 40x20 | 0.0.618.61 | 1 Satz |
| Dichtschnur D6, grau | 0.0.622.12 | Zuschnitt max. 20 m |
| Bezeichnung | Datum | Größe | ||
|---|---|---|---|---|
 |
Montage-Anleitung | 23.05.2011 | 359,3 kB | Download |
