Winkelleiste 8 Al 16, natur
Art. Nr.: 0.0.607.10
| Eigenschaften von Winkelleiste 8 Al 16, natur | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Material | = | Al, eloxiert | |
| Eigenschaft | = | natur | |
| Gewicht spez. Länge [g/m] | m | = | 268 g/m |
Zurück
Die Winkelleisten 8 Al 16 erlauben die universelle Befestigung verschiedener Elemente an Profilen 8.
Winkelleisten 8 Al 16 sind auch geeignet als durchgehende Anschraubleiste für weitgehend dichte Konstruktionen in Verbindung mit Flächenelementen und Dichtbändern sowie als Anschlagleiste für Türen.
Die Winkelleiste wird in die Nut eingeschwenkt und mit Gewindestiften M5 fixiert.
Die Winkelleiste 8 Al 16 M5 ist bereits mit den erforderlichen Gewindebohrungen und -stiften versehen.
Die Winkelleiste 8 Al 16 M5 ist bereits mit den erforderlichen Gewindebohrungen und -stiften versehen.
Die Winkelleiste wird in die Nut eingeschwenkt und mit Gewindestiften fixiert.
Die Winkelleiste 8 Al 16 M5, 8 Al M6 und 10 Al M6 sind bereits mit den erforderlichen Gewindebohrungen und -stiften versehen.
Die Winkelleiste 8 Al 16 M5, 8 Al M6 und 10 Al M6 sind bereits mit den erforderlichen Gewindebohrungen und -stiften versehen.
Zulässige Streckenlast der Winkelleisten 8 Al:
qmax. = 1.000 N/m.
qmax. = 1.000 N/m.
Anschlussmaße der Winkelleiste 8 Al 16 zu Profilen 8.

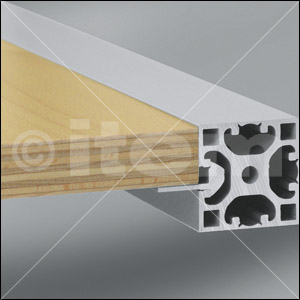

Aufgrund ihrer Abstandsmaße zur Profilkante sind sie besonders dafür geeignet, Flächenelemente der Dicken 16 und 21 mm in Profilkonstruktionen einzubauen.
