Teleskop-Anschlussplatte 8 80x40, weißaluminium ähnlich RAL 9006
Art. Nr.: 0.0.604.60
| Eigenschaften von Teleskop-Anschlussplatte 8 80x40, weißaluminium ähnlich RAL 9006 | |||
|---|---|---|---|
| Baureihe | = | Baureihe 8 | |
| Material | = | GD-Zn | |
| Eigenschaft | = | weißaluminium ähnlich RAL 9006 | |
| Gewicht [g] | m | = | 190 g |
Zurück

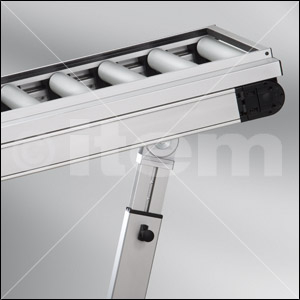

Das Teleskop 8 80x40 ist eine belastbare Strebe mit verstellbarer Länge. Es ist besonders für die Höhen- oder Neigungseinstellungen von Betriebseinrichtungen geeignet. Die einstellbaren Gleitlager und die erhöhte Stützweite erlauben es außerdem, dieses Teleskop auch zum Bau von längenverstellbaren Tischbeinen einzusetzen.
Das Teleskop-Profil 8 80x40 übernimmt die Stütz- und Führungsfunktion des Innenprofils. Die Anbindung des Außenprofils kann stirnseitig direkt an einer Profilnut oder über Verbindungselemente (z. B. Gelenk 8 80x40) erfolgen.
Das gleitgeführte Teleskop-Innenprofil 8 80x40 wird entweder mit dem Teleskop-Feststellsatz 8 80x40 in beliebiger Höhe fixiert oder an vorher eingebrachten Bohrungen mit Hilfe des Teleskop-Rastbolzens 8 80x40 verriegelt.
Der Teleskop-Anschlusssatz 8 80x40 beinhaltet alle Komponenten zur Anbindung des Teleskop-Profils 8 80x40 sowie zum Bau eines Teleskops:
a = Teleskop-Anschlussplatte 8 80x40
b = Teleskop-Abdeckkappe 8 80x40
c = Teleskop-Gleitkappe 8 80x40
Die Teleskop-Anschlussplatte 8 80x40 wird mit dem Teleskop-Profil verschraubt und erlaubt vielfältige Befestigungsmöglichkeiten an eine beliebige Anschlusskonstruktion.
Zur vielfältigen Anbindung des Innenprofils an eine Anschlusskonstruktion ist die zusätzlich erhältliche Teleskop-Anschlussplatte 8 80x40 geeignet. Sie dient zur Verschraubung mit Komponenten der Baureihe 8 oder beliebigen Bauteilen. Dazu sind bereits entsprechende Durchgangsbohrungen und Senkungen in der Anschlussplatte vorgesehen.
Funktion der Bohrungen in der Teleskop-Anschlussplatte:
d = Befestigung am Teleskop-Profil 8 80x40 mit Schrauben M6x22
e = Befestigung am Teleskop-Innenprofil 8 80x40 mit Schrauben DIN 7984-M5x20
f = Durchgangsbohrung ⌀ 6,4 zur Adaptierung weiterer Produkte am Teleskop-Innenprofil 8 80x40
g = Durchgangsbohrung ⌀ 9 zur Adaptierung weiterer Produkte am Teleskop-Profil 8 80x40 durch Einpressen einer Mutter M8
d = Befestigung am Teleskop-Profil 8 80x40 mit Schrauben M6x22
e = Befestigung am Teleskop-Innenprofil 8 80x40 mit Schrauben DIN 7984-M5x20
f = Durchgangsbohrung ⌀ 6,4 zur Adaptierung weiterer Produkte am Teleskop-Innenprofil 8 80x40
g = Durchgangsbohrung ⌀ 9 zur Adaptierung weiterer Produkte am Teleskop-Profil 8 80x40 durch Einpressen einer Mutter M8
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Teleskop-Profil 8 80x40, natur | 0.0.608.49 | Zuschnitt max. 6000 mm |
| Teleskop-Innenprofil 8 80x40, natur | 0.0.608.50 | Zuschnitt max. 6000 mm |
| Teleskop-Anschlusssatz 8 80x40 | 0.0.608.57 | 1 Satz |
| Teleskop-Feststellsatz 8 80x40 | 0.0.608.48 | 1 Satz |
| Teleskop-Rastbolzen 8 80x40 | 0.0.609.73 | 1 Satz |
