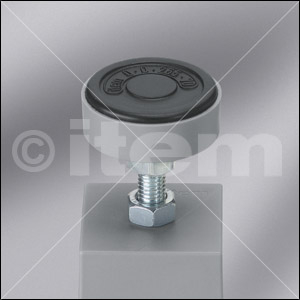

Stellfuß X D40, M8x80, grau ähnlich RAL 7042
Art. Nr.: 0.0.602.46
| Eigenschaften von Stellfuß X D40, M8x80, grau ähnlich RAL 7042 | |||
|---|---|---|---|
| Baureihe | = | Baureihe X | |
| Eigenschaft | = | grau ähnlich RAL 7042 | |
| Kraft max. | Fmax. | = | 1500 N |
| Winkel | α | = | 15 ° |
| Gewicht [g] | m | = | 45 g |
Spindel SW13, St, verzinkt
Teller, PA, grau
Sechskantmutter DIN 934-M8, SW13, St, verzinkt
amax. = 70 mm
amin. = 25 mm (ohne Mutter)
Teller, PA, grau
Sechskantmutter DIN 934-M8, SW13, St, verzinkt
amax. = 70 mm
amin. = 25 mm (ohne Mutter)
Zurück
Die stufenlos höhenverstellbaren Stellfüße X eignen sich für Einrichtungen aller Art. Die Teller-Stellfüße können je nach Anwendungsfall in den Kernbohrungen der Profile oder in Kombination mit Transport- und Fußplatten montiert werden. Sie sind erweiterbar mit den entsprechenden Einsätzen und Klemmlaschen. Die minimale Fußhöhe wird durch Entfernen der Kontermutter erreicht. Der Neigungsausgleich findet über Kugel und Kugelpfanne statt.
Die Zubehörelemente erweitern den Anwendungsbereich der Teller-Stellfüße:
• Die Gummieinsätze eignen sich zur Verschiebesicherung und als Schutz vor Bodenbeschädigungen. Sie sind nachträglich an den Stellfüßen montierbar.
• Die Klemmlasche X D80 dient, in Verbindung mit den Bodenbefestigungssätzen, der Boden- oder Wandbefestigung des Stellfußes X D80.
• Die Gummieinsätze eignen sich zur Verschiebesicherung und als Schutz vor Bodenbeschädigungen. Sie sind nachträglich an den Stellfüßen montierbar.
• Die Klemmlasche X D80 dient, in Verbindung mit den Bodenbefestigungssätzen, der Boden- oder Wandbefestigung des Stellfußes X D80.
| Produktbezeichnung | Artikel-Nr.: | Menge |
|---|---|---|
| Gummieinsatz D40, schwarz | 0.0.265.70 | 1 Stück |
| Dienstleistung | Artikel-Nr.: | Menge |
|---|---|---|
| Anschlussbearbeitung stirnseitig Gewinde M8x35 | 0.0.026.98 | 1 Stück |
